Calcul alimentation LED (ruban, puissance, ampérage)
Ce calculateur d’alimentation LED vous permet de déterminer rapidement la puissance et le courant nécessaires pour alimenter votre installation.
Que vous utilisiez un ruban LED, un panneau LED ou des LED adressables comme les WS2812B, vous obtenez en quelques secondes une alimentation adaptée avec une marge de sécurité.
Il vous suffit d’entrer la tension, la consommation et la longueur ou le nombre de LED pour obtenir un résultat fiable et éviter les problèmes de sous-dimensionnement.
Outils complémentaires pour les LED
Ces outils permettent de dimensionner l’alimentation de vos LED et de choisir les composants nécessaires pour un fonctionnement fiable.
Calculateur d’alimentation LED
Calculez rapidement la puissance, le courant et l’alimentation recommandée pour un ruban LED, un panneau LED, des LED adressables ou un projet personnalisé.
Configuration du projet
Exemple courant : ruban 12V de 14,4 W/m sur 5 mètres.
Résultat
Détails du calcul
- Tension de sortie : 12V
- Puissance estimée : 72 W
- Courant minimum : 6 A
- Alimentation conseillée : 12V 8A minimum
Conseil pratique
- Choisissez toujours la bonne tension de sortie pour éviter d’endommager votre matériel.
- Prévoyez une marge de sécurité pour éviter de faire fonctionner l’alimentation à sa limite.
- Pour les LED adressables, la consommation maximale est surtout atteinte en blanc plein à forte luminosité.
À retenir
- Une alimentation trop faible peut provoquer des chutes de tension, des clignotements ou des dysfonctionnements.
- Une alimentation avec plus d’ampères disponibles n’impose pas plus de courant : votre projet ne prendra que ce dont il a besoin.
- La tension, en revanche, doit toujours être respectée.
Comment choisir une alimentation LED adaptée ?
Le choix d’une alimentation LED dépend principalement de trois éléments : la tension, la puissance et le courant.
La tension doit impérativement correspondre à votre matériel (5V, 12V ou 24V). Une mauvaise tension peut endommager vos LED.
Ensuite, il faut calculer la puissance totale consommée. Pour un ruban LED, elle s’exprime généralement en watts par mètre (W/m). Il suffit de multiplier cette valeur par la longueur totale utilisée.
Le courant est ensuite obtenu en divisant la puissance par la tension. Une fois cette valeur calculée, il est fortement recommandé d’ajouter une marge de sécurité de 20 à 30 % afin d’éviter de faire fonctionner l’alimentation à sa limite.
Ruban LED, panneau ou LED adressables : quelles différences ?

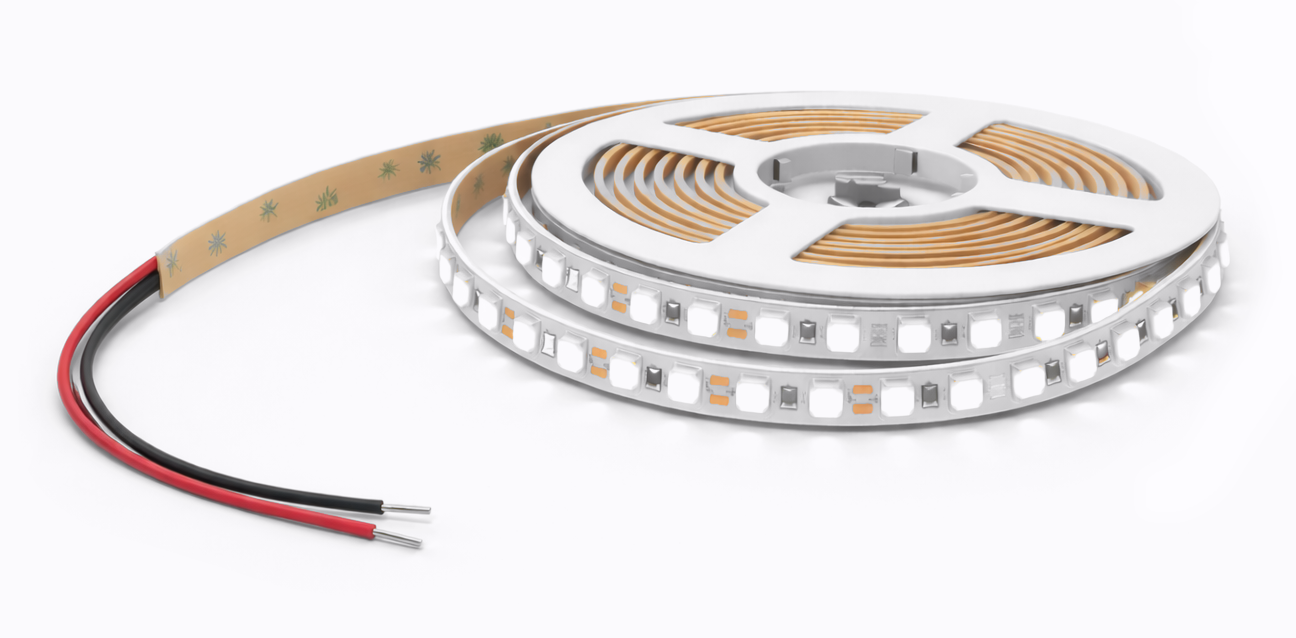

Les rubans LED classiques consomment une puissance fixe par mètre, ce qui rend le calcul simple.
Les panneaux LED indiquent directement leur puissance en watts.
Les LED adressables, comme les WS2812B, sont différentes : leur consommation dépend des couleurs affichées. En blanc à pleine luminosité, elles consomment beaucoup plus.
C’est pourquoi il est préférable de se baser sur une consommation maximale pour dimensionner l’alimentation.
Pourquoi prévoir une marge de sécurité ?
Une alimentation trop faible peut entraîner des chutes de tension, des clignotements ou des dysfonctionnements.
À l’inverse, une alimentation avec plus d’ampères disponibles ne pose aucun problème : votre installation ne prendra que le courant dont elle a besoin.
Prévoir une marge permet donc d’assurer la stabilité, la durée de vie de l’installation et d’éviter les surchauffes.
Questions fréquentes (FAQ)
Peut-on utiliser une alimentation plus puissante que nécessaire ?
Oui. Une alimentation avec plus d’ampères disponibles ne force pas le courant. Votre installation ne consommera que ce dont elle a besoin.
Que se passe-t-il si l’alimentation est trop faible ?
Vous pouvez avoir des chutes de tension, des LED moins lumineuses, des clignotements ou un arrêt complet du système.
Quelle tension choisir pour un ruban LED ?La tension doit toujours correspondre à celle du ruban (5V, 12V ou 24V). Ne jamais se tromper de tension.
Les LED adressables consomment-elles toujours au maximum ?
Non. La consommation maximale est atteinte en blanc à forte luminosité. En usage normal, elle est souvent plus faible.
