Calcul résistance LED (Arduino, série et parallèle)


Ce calculateur de résistance LED permet de trouver rapidement la bonne valeur pour protéger une ou plusieurs LED en série ou en parallèle. Indique la tension d’alimentation, la tension de la LED et le courant souhaité pour obtenir une résistance conseillée. Idéal pour calculer une résistance LED Arduino en 5V ou 12V et éviter d’endommager ton montage.

Calculateur de résistance de protection LED

Calcule la résistance nécessaire pour protéger une ou plusieurs LED selon l’alimentation, le courant et le montage.

Visualisation du montage

Aperçu de la LED

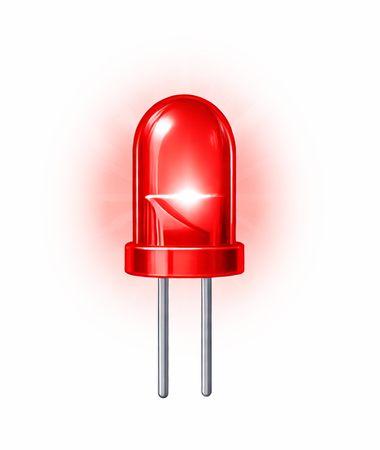

Aperçu LED rouge
Rouge (~1.8V)

Schéma du branchement

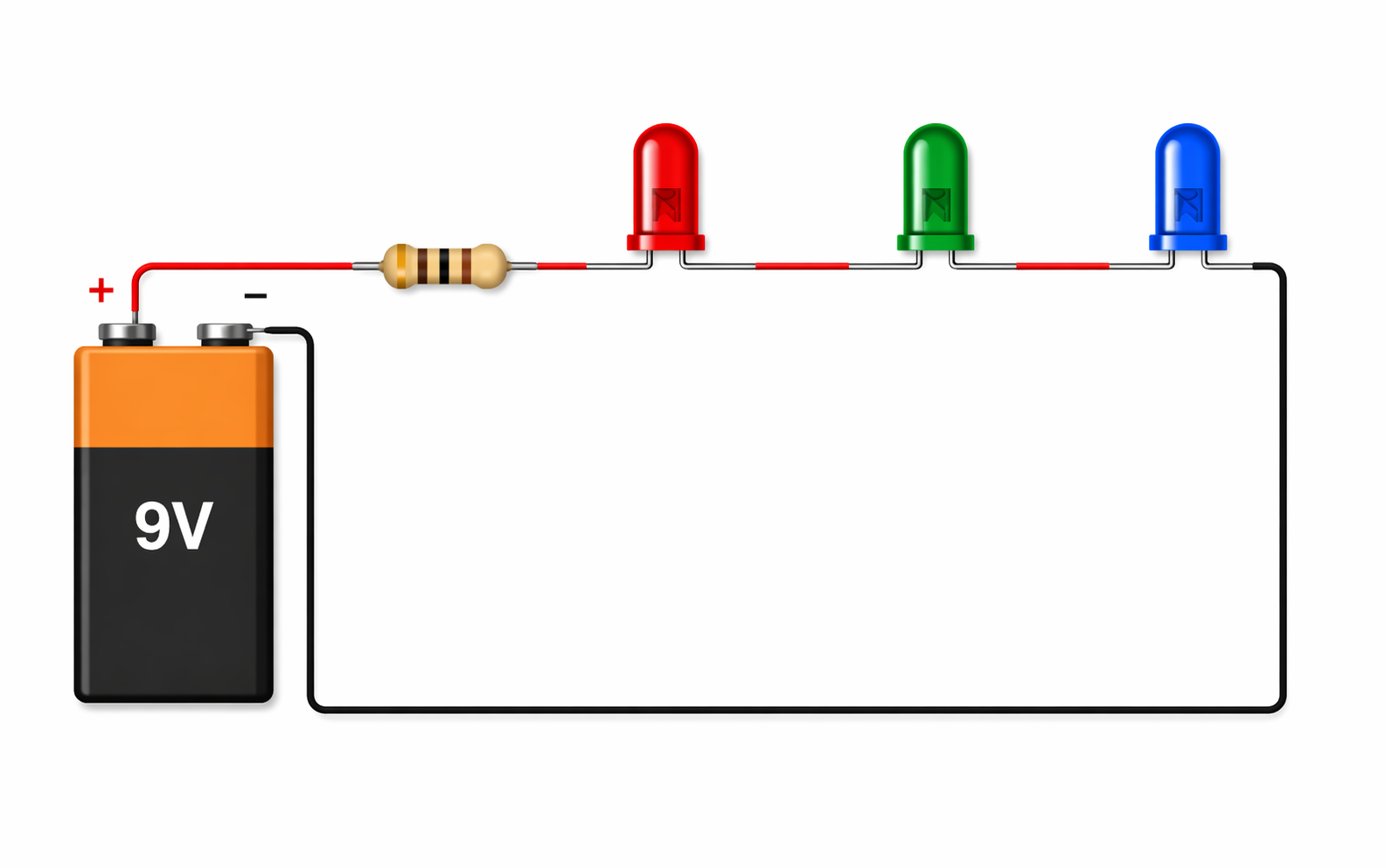

Schéma LED en série
Montage en série : une seule résistance pour toute la chaîne de LED.
Exemple : 3.3V, 5V, 9V, 12V
Choisis la couleur ou le type de LED
Tension directe d’une LED
Souvent 5 mA à 20 mA selon le type
Nombre total de LED dans le montage
En série, les tensions des LED s’additionnent.

Résultats

La valeur calculée est accompagnée d’une valeur standard conseillée et d’un avertissement si nécessaire.

Résistance conseillée
—
Entre les valeurs calculées et les valeurs normalisées, le calcul apparaîtra ici.
Résistance calculée —
Puissance minimale —
Courant total —
Configuration —
Renseigne les valeurs puis clique sur Calculer.
Formule : —
Conseil : pour un montage en parallèle, il est recommandé d’utiliser une résistance par LED pour éviter les écarts de courant.

À quoi sert cet outil ?

  • calculer la résistance de protection d’une LED
  • éviter de griller la LED
  • choisir une valeur standard facile à acheter
  • comparer un montage série et parallèle

Rappel important

  • En série, les tensions des LED s’additionnent. Une seule résistance peut suffire.
  • En parallèle, il est recommandé d’utiliser une résistance par LED.
  • La tension d’alimentation doit être supérieure à la tension des LED.
  • Choisir une résistance légèrement plus élevée permet de mieux protéger les LED.

Outils complémentaires pour les LED

Ces outils vous aident à identifier et dimensionner les composants nécessaires à vos montages électroniques, notamment les LED et leur alimentation.

Questions fréquentes (FAQ)

Quelle résistance pour une LED en 5V ?

Tout dépend de la tension de la LED et du courant souhaité. Utilise le calculateur pour obtenir une valeur précise.

Peut-on mettre plusieurs LED en parallèle avec une seule résistance ?

Ce n’est pas recommandé. Le courant peut mal se répartir et endommager les LED.

Où placer la résistance sur une LED ?
La résistance peut être placée avant ou après la LED, tant qu’elle est en série dans le circuit.

Pourquoi choisir une résistance plus élevée ?

Une valeur plus élevée réduit légèrement le courant et protège mieux la LED.


Ce qu’il faut retenir

Ce calculateur permet de déterminer rapidement la résistance adaptée pour protéger une LED ou un montage de LED.

Pour identifier les bandes de couleur de la résistance obtenue, utilise également l’outil dédié.
